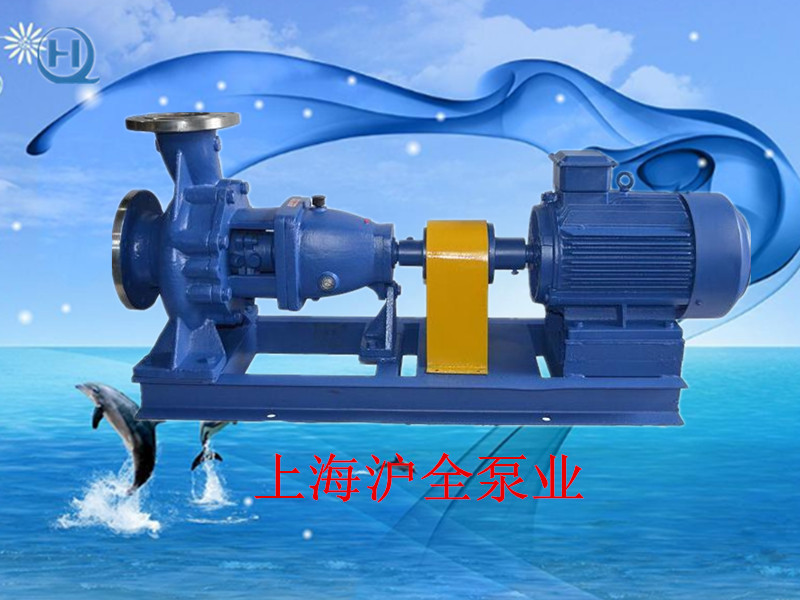

臥式化工離心泵
一 、產品概述:IH型臥式耐腐蝕化工泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。
二、產品用途：
IH型臥式耐腐蝕化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為300℃以下。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
產品關鍵字： 臥式化工離心泵 立式多級化工泵 臥式多級化工泵
三、技術參數：
流量：6.3～400m3/h；
揚程：5～132m；
轉速：2900、1450r/min；
功率：0.55～110KW；
進口直徑：50～200mm；
最高工作壓力：1.6Mpa。
四、型號意義:
例如：IH80-65-160A
IH-國際標準化工離心泵
80-吸入口徑(mm)
65- 排出口徑(mm)
160-葉輪名義直徑(mm)
A-葉輪外徑經第一次切割
IH型臥式耐腐蝕化工泵性能參數：
IH型臥式耐腐蝕化工泵性能參數：
|
型號
|
轉速
(r/min)
|
流量
(m3/h)
|
揚程
(m)
|
效率
(%)
|
電機功率
(kw)
|
汽蝕余量
(m)
|
|
IH50-32-125
|
2900
|
12.5
|
20
|
51
|
2.2
|
2
|
|
1450
|
6.3
|
5
|
45
|
0.55
|
2
|
|
|
IH50-32-125A
|
2900
|
11.3
|
16.4
|
50
|
1.5
|
2
|
|
1450
|
5.7
|
4.1
|
43
|
0.55
|
2
|
|
|
IH50-32-160
|
2900
|
12.5
|
32
|
46
|
3
|
2
|
|
1450
|
6.3
|
8
|
40
|
0.55
|
2
|
|
|
IH50-32-160A
|
2900
|
11.3
|
26.4
|
44
|
3
|
2
|
|
1450
|
5.7
|
6.6
|
37.1
|
0.55
|
2
|
|
|
IH50-32-200
|
2900
|
12.5
|
50
|
39
|
5.5
|
2
|
|
1450
|
6.3
|
12.5
|
33
|
1.1
|
2
|
|
|
IH50-32-200A
|
2900
|
11.3
|
41
|
38
|
4
|
2
|
|
1450
|
5.7
|
10.3
|
31
|
0.75
|
2
|
|
|
IH50-32-250
|
2900
|
12.5
|
80
|
33
|
11
|
2
|
|
1450
|
6.3
|
20
|
27
|
2.2
|
2
|
|
|
IH50-32-250A
|
2900
|
11.7
|
70
|
32
|
11
|
2
|
|
1450
|
5.9
|
17.5
|
25
|
1.5
|
2
|
|
|
IH65-50-125
|
2900
|
25
|
20
|
62
|
3
|
2
|
|
1450
|
12.5
|
5
|
55
|
0.55
|
2
|
|
|
IH65-50-125A
|
2900
|
22.7
|
16.5
|
61
|
2.2
|
2
|
|
1450
|
11.3
|
4.1
|
54
|
0.55
|
2
|
|
|
IH65-50-160
|
2900
|
25
|
32
|
57
|
5.5
|
2
|
|
1450
|
12.5
|
8
|
51
|
0.75
|
2
|
|
|
IH65-50-160A
|
2900
|
22.7
|
26.5
|
56
|
4
|
2
|
|
1450
|
11.3
|
6.6
|
49.6
|
0.55
|
2
|
|
|
IH65-40-200
|
2900
|
25
|
50
|
52
|
11
|
2
|
|
1450
|
12.5
|
12.5
|
46
|
1.5
|
2
|
|
|
IH65-40-200A
|
2900
|
22.7
|
41
|
50
|
7.5
|
2
|
|
1450
|
11.3
|
10.3
|
44
|
1.1
|
2
|
|
|
IH65-40-250
|
2900
|
25
|
80
|
46
|
15
|
2
|
|
1450
|
12.5
|
20
|
39
|
3
|
2
|
|
|
IH65-40-250A
|
2900
|
23.4
|
74.8
|
45
|
15
|
2
|
|
1450
|
11.7
|
17.5
|
37.9
|
2.2
|
2
|
|
|
IH65-40-315
|
2900
|
25
|
125
|
39
|
30
|
2
|
|
1450
|
12.5
|
32
|
33
|
5.5
|
2
|
|
|
IH65-40-315A
|
2900
|
23.4
|
109.5
|
38
|
30
|
2
|
|
1450
|
11.7
|
28
|
33
|
4
|
2
|
|
|
IH80-65-125
|
2900
|
50
|
2, 0
|
69
|
5.5
|
3
|
|
1450
|
25
|
5
|
64
|
0.75
|
2.5
|
|
|
IH80-65-125A
|
2900
|
45.3
|
16.5
|
67
|
4
|
3
|
|
1450
|
22.7
|
4.1
|
62
|
0.55
|
2.5
|
|
|
IH80-65-160
|
2900
|
50
|
32
|
67
|
11
|
2.3
|
|
1450
|
25
|
8
|
62
|
1.5
|
2.3
|
|
|
IH80-65-160A
|
2900
|
45.3
|
26.4
|
65
|
7.5
|
2.3
|
|
1450
|
22.7
|
6.6
|
60
|
1.1
|
2.3
|
|
|
IH80-50-200
|
2900
|
50
|
50
|
63
|
15
|
2.5
|
|
1450
|
25
|
12.5
|
57
|
2.2
|
2
|
|
|
IH80-50-200A
|
2900
|
45.3
|
41
|
61
|
11
|
2.5
|
|
1450
|
22.7
|
10.3
|
56.1
|
2.2
|
2
|
|
|
IH80-50-250
|
2900
|
50
|
80
|
53
|
30
|
2.5
|
|
1450
|
25
|
20
|
50
|
5.5
|
2
|
|
|
IH80-50-250A
|
2900
|
45.3
|
65.7
|
52
|
22
|
2.5
|
|
1450
|
22.7
|
16.4
|
49
|
3
|
2
|
|
|
IH80-50-315
|
2900
|
50
|
125
|
50
|
45
|
2.5
|
|
1450
|
25
|
32
|
48
|
7.5
|
2.5
|
|
|
IH80-50-315A
|
2900
|
45.3
|
102.6
|
48
|
37
|
2.5
|
|
1450
|
22.7
|
25.7
|
46
|
5.5
|
2.5
|
|
|
IH100-80-125
|
2900
|
100
|
20
|
73
|
11
|
4.2
|
|
1450
|
50
|
5
|
69
|
1.5
|
3.4
|
|
|
IH100-80-125A
|
2900
|
91.8
|
16.8
|
71
|
7.5
|
4.2
|
|
1450
|
45.9
|
4.2
|
67
|
1.1
|
3.4
|
|
|
IH100-80-160
|
2900
|
100
|
32
|
73
|
15
|
4.3
|
|
1450
|
50
|
8
|
68
|
2.2
|
3.4
|
|
|
IH100-80-160A
|
2900
|
91
|
26.5
|
71
|
15
|
4.3
|
|
1450
|
45.5
|
6.6
|
67
|
1.5
|
3.4
|
|
|
IH100-65-200
|
2900
|
100
|
50
|
72
|
22
|
3.9
|
|
1450
|
50
|
12.5
|
68
|
3
|
2.5
|
|
|
IH100-65-200A
|
2900
|
91
|
41.5
|
70
|
18.5
|
3.9
|
|
1450
|
45.5
|
10.3
|
66
|
3
|
2.5
|
|
|
IH100-65-250
|
2900
|
100
|
80
|
68
|
|
3.6
|
|
1450
|
50
|
20
|
63
|
5.5
|
2.5
|
|
|
IH100-65-250A
|
2900
|
93.5
|
70
|
65
|
37
|
3.6
|
|
1450
|
45.5
|
17.4
|
61
|
5.5
|
2.5
|
|
|
IH100-65-315
|
2900
|
100
|
125
|
62
|
75
|
3.2
|
|
1450
|
50
|
32
|
58
|
11
|
2
|
|
|
IH100-65-315A
|
2900
|
93.5
|
109
|
61
|
75
|
3.2
|
|
1450
|
46.5
|
28
|
56
|
11
|
2
|
|
|
IH125-100-200
|
2900
|
200
|
50
|
77
|
45
|
5
|
|
1450
|
100
|
12.5
|
73
|
7.5
|
2.9
|
|
|
IH125-100-200A
|
2900
|
182
|
41.4
|
75
|
37
|
5
|
|
1450
|
91
|
10.3
|
71
|
5.5
|
2.9
|
|
|
IH125-100-250
|
2900
|
200
|
80
|
75
|
75
|
4.5
|
|
1450
|
100
|
20
|
72
|
11
|
2.3
|
|
|
IH125-100-250A
|
2900
|
186.5
|
69.5
|
73
|
75
|
4.5
|
|
1450
|
93
|
17.4
|
70
|
11
|
2.3
|
|
|
IH125-100-315
|
2900
|
200
|
125
|
72
|
110
|
4.5
|
|
1450
|
100
|
32
|
65
|
22
|
2.5
|
|
|
IH125-100-315A
|
2900
|
186.5
|
108.7
|
71
|
90
|
4.5
|
|
1450
|
93
|
27.2
|
64
|
15
|
2.5
|
|
|
IH125-10-400
|
1450
|
100
|
50
|
55
|
30
|
2.5
|
|
IH150-125-250
|
1450
|
200
|
20
|
77
|
18.5
|
2.8
|
|
IH150-125-250A
|
1450
|
182
|
16.5
|
75
|
15
|
2.8
|
|
IH150-125-315
|
1450
|
200
|
32
|
75
|
30
|
2.8
|
|
IH150-125-315A
|
1450
|
182
|
25.5
|
73
|
22
|
2.8
|
|
IH150-125-315B
|
1450
|
165
|
22
|
72
|
18.5
|
2.8
|
|
IH150-125-400
|
1450
|
200
|
50
|
70
|
55
|
2.5
|
|
IH150-125-400A
|
1450
|
182
|
41
|
68
|
37
|
2.5
|
|
IH150-125-400B
|
1450
|
165
|
34
|
67
|
30
|
2.5
|
|
IH200-150-250
|
1450
|
400
|
20
|
79
|
37
|
2.8
|
|
IH200-150-250A
|
1450
|
363
|
16.5
|
79
|
30
|
2.8
|
|
IH200-150-315
|
1450
|
400
|
32
|
79
|
55
|
3.5
|
|
IH200-150-315A
|
1450
|
363
|
25.5
|
77
|
45
|
3.5
|
|
IH200-150-400
|
1450
|
400
|
50
|
78
|
90
|
3.5
|
|
IH200-150-400A
|
1450
|
363
|
41
|
76
|
75
|
3.5
|
