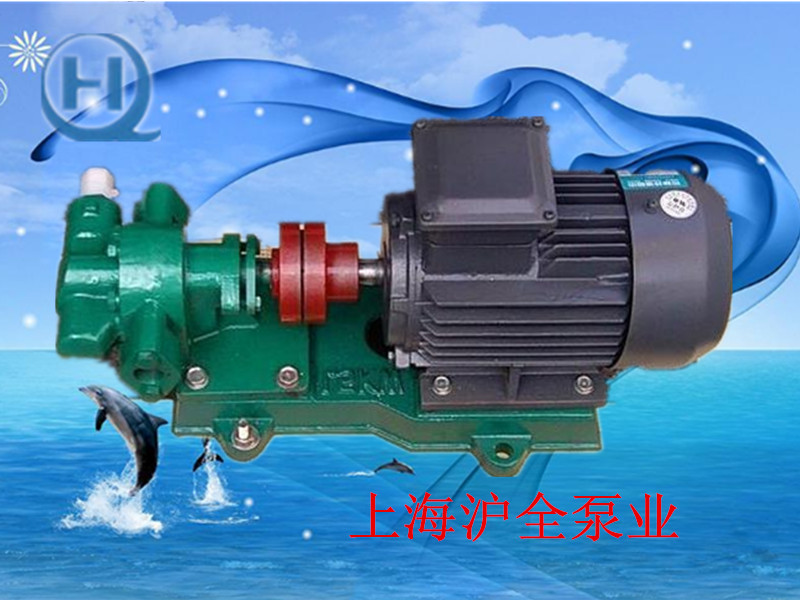

    齒輪油泵

    • 一、產品概述:KCB型齒輪輸油泵適用于輸送各種油類,如原油、柴油、潤滑油。配用銅齒輪可輸送低閃點液體,如汽油、苯等。介質溫度不超過70,如需使用耐高溫泵,可同本單位聯系配用耐高溫材料即可。耐高溫泵的使用溫度不超過300,粘度為5×10-51.5×10-3m2/s。 2CY型齒輪潤滑泵主要用于各種機械設備中的潤滑系統中輸送潤滑油,用于輸送粘度在10.E(75c.s.t)以下,溫度在300℃以下的具有潤滑性的油料,不銹鋼齒輪泵可輸送食用油料、飲料等。本泵結構簡單緊湊,使用和保養方便。

      二、產品用途:

      KCB型齒輪輸油泵不含固體顆粒和纖維物、無腐蝕性的潤滑油、重油、工業輕油和食油等油類都可輸送。適用于油庫、碼頭、船舶、工廠、農場、礦山等。

      三、型號意義:

      例如:KCB-200(2CY-12/3.3)

      K-帶安全閥

      CB-齒輪泵

      200-流量(200L/min)

      2CY- 帶安全閥的齒輪油泵

      12-流量(m3/h)

      3.3-出口壓力的10

      產品關鍵字:鑄鐵齒輪油泵,圓弧齒輪油泵

      KCB齒輪油泵,KCB齒輪油泵工作原理,KCB齒輪油泵型號

      KCB型齒輪輸油泵性能參數

      型號
      電機功率
      (kw)
      流量
      (m3/h)
      排出壓力
      (Mpa)
      轉速
      (r/min)
      吸上真空度(m)
      口徑
      (mm)
      KCB-18.3 (2CY-1.1/14.5-2)
      1.5
      1.1
      1.45
      1400
      5
      3/4
      KCB-33.3 (2CY-2/14.5-2)
      2.2
      2
      1.45
      1420
      3/4”
      KCB-55 (2CY-3.3/3.3-2)
      1.5
      3.3
      0.33
      1400
      1”
      KCB-55 (2CY-3.3/5-2)
      2.2
      3.3
      0.5
      1420
      1”
      KCB-83.3 (2CY-5/3.3-2)
      2.2
      5
      0.33
      1420
      3/2”
      KCB-83.3 (2CY-5/5-2)
      3
      5
      0.36
      1420
      3/2”
      KCB-200 (2CY-8/3.3-2)
      4
      12
      0.36
      1440
      2”
      KCB-200 (2CY-12/1.3-2)
      4
      12
      0.28
      1440
      2”
      KCB-200 (2CY-12/3.3-2)
      5.5
      12
      0.3
      1440
      2”
      KCB-200 (2CY-12/6-2)
      5.5
      12
      0.6
      1440
      2”
      KCB-200 (2CY-12/10-2)
      7.5
      12
      1
      1440
      2”
      KCB-300 (2CY-18/3.6-2)
      5.5
      18
      0.36
      960
      3”
      KCB-300 (2CY-18/3.6-2)
      7.5
      18
      0.36
      1440
      3”
      KCB-483.3 (2CY-29/3.6-2)
      7.5
      29
      0.36
      1440
      3”
      KCB-483.3 (2CY-29/6-2)
      11
      29
      0.6
      1440
      3”
      KCB-633 (2CY-38/2.8-2)
      11
      38
      0.28
      1000
      4”
      KCB-633 (2CY-38/8-2)
      22
      38
      0.8
      1000
      4”
      KCB-960 (2CY-60/3-2)
      18.5
      60
      0.3
      1450
      4”
      KCB-960 (2CY60/6-2)
      30
      60
      0.6
      1450
      4”

      注:1、表中參數為50,30C.S.t粘度條件下的數值。

      2、KCB18.3200、2CY1.112配帶管螺紋口的腰形法蘭;KCB300960、2CY18150不配帶法蘭,需用戶自行加工。

      產品概述

      本泵適用于輸送粘度在300c.s.t以下的各種油類,如原油、柴油、潤滑油、動植物油等。配用銅齒輪可輸送低閃點液體,如汽油、苯等。介質溫度不超過70℃,耐高溫油泵的使用溫度不超過300℃。本泵身帶有安全閥,超載時起安全作用。軸封有骨架油封、機械密封、填料密封三種型式,訂貨注明。

      產品特點

      本齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度,與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。泵內有設計合理的泄油和回油槽,是齒輪在工作中承受的扭矩力最小,因此軸承負荷小,磨損小,泵效率高。泵設有安全閥作為超載保護,安全閥的全回流壓力為泵額定排除壓力的1.5倍,也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作,需要時可在管路上另行安裝。從主軸外伸端向泵看,為順時針旋轉。

      產品用途

      廣泛使用于不含固體顆粒和纖維物、帶腐蝕性的潤滑油、重油、工業輕油和食油等油類都可輸送。油庫、碼頭、船舶、工廠、農場、礦山等

      型號意義

      例如:KCB-200P(2CY-12/3.3P)

      K-帶安全閥

      CB-齒輪泵

      200-額定流量(200L/min)

      2CY-帶安全閥齒輪泵

      12-額定流量(12m3/n)

      3.3-出口壓力(公斤)

      P-不銹鋼材質

      型 號
      流量 Q
      轉速 n
      r/min
      排出壓力 p
      Mpa
      必需汽
      蝕余量
      r m
      效率
      η
      %
      電動機
      m3/h
      L/min
      功率KW
      型號
      KCB-18.3
      1.1
      18.3
      1400
      1.45
      5
      44
      1.5
      Y90L-4
      2CY1.1/1.45
      KCB-33.3
      2
      33.3
      1420
      1.45
      5
      44
      2.2
      Y100L1-4
      2CY-2/1.45
      KCB-55
      3.3
      55
      1400
      0.33
      7
      41
      1.5
      Y90L-4
      2CY3.3/0.33
      KCB-83.3
      5
      83.3
      1420
      0.33
      7
      43
      2.2
      Y100L1-4
      2CY-5/0.33
      KCB-135
      8
      135
      940
      0.33
      5
      46
      2.2
      Y112M-6
      2CY-8/0.33
      KCB-200
      12
      200
      1440
      0.33
      5
      46
      4
      Y112M-4
      2CY-12/0.33
      KCB-300
      18
      300
      960
      0.36
      5
      42
      5.5
      Y132M2-6
      2CY-18/0.36
      KCB-483.3
      29
      483.3
      1440
      0.36
      5.5
      42
      11
      Y160M-4
      2CY-29/0.36
      KCB-633
      38
      633
      970
      0.28
      6
      43
      11
      Y160L-6
      2CY-38/0.28
      KCB-960
      58
      960
      1470
      0.28
      6.5
      43
      18.5
      Y180M-4
      2CY-58/0.28
      KCB-1200
      72
      1200
      740
      0.6
      7
      43
      37
      Y280S-8
      KCB-1600
      95
      1600
      980
      45
      Y280S-6
      KCB-1800
      112
      1800
      740
      0.6
      7.5
      43
      55
      Y315S-8
      KCB-2500
      150
      2500
      985
      75
      Y315S-6
      KCB-2850
      170
      2850
      740
      0.6
      8
      44
      90
      Y315L1-8
      KCB-3800
      230
      3800
      989
      110
      Y315L1-6
      KCB-4100
      245
      4100
      743
      0.6
      8
      44
      132
      Y355M1-8
      KCB-5400
      325
      5400
      989
      160
      Y355M1-6
      KCB-5600
      330
      5600
      744
      0.6
      8
      44
      160
      Y355M2-8
      KCB-7600
      460
      7600
      989
      200
      Y355M3-6
      KCB-7000
      420
      7000
      744
      0.6
      8
      44
      185
      Y355L1-8
      KCB-9600
      570
      9600
      989
      250
      Y355L2-6






































      現 象

      生 產 原 因

      排 除 方 法

      不排油或排油量少

      1、   吸入高度超過額定值

      2、   吸入管道漏氣

      3、   旋轉方向不對

      4、   吸入管道堵塞或閥門關閉

      5、   安全閥卡死或研傷

      6、   液體溫度低而粘度增大

      1、   提高吸入液面

      2、   檢查各接合處,最好加密封材料密封

      3、   接泵的所示方向糾正

      4、   檢查管道是否堵塞,閥門是否打開

      5、   拆開安全閥清洗并用細沙研磨砂研磨閥孔,使用吻合

      6、   預熱液體或降低排除壓力

      密封漏油

      1、   密封圈磨損

      2、   填料密封填料磨損

      3、   機械密封磨損或有劃傷痕等缺陷

      4、   機械密封彈簧失效

      1、   更換密封圈

      2、   調節填料壓蓋松緊程度,更換或補充填料

      3、   更換或重新研磨

      4、   更換

      噪音或振動大

      1、   吸入管和過濾網堵塞

      2、   吸入管伸入液面較淺

      3、   管道內進入空氣

      4、   排出管道阻力太大

      5、   齒輪軸承或側板嚴重磨損

      6、   吸入液體的粘度太大

      7、   吸入高度超過額定值

      1、   消除過濾網上污物

      2、   吸入管增長伸入液面以下

      3、   檢查各連接處,使其密封

      4、   檢查排出管道及閥門是否堵塞

      5、   拆下清洗,并修整缺陷或更換

      6、   加溫降粘或處理

      7、   減少吸油高度及縮短吸油管長度


      型號

      電動機

      A

      B

      C

      D

      E

      G"

      L

      型號

      功率

      KCB18.3-2

      Y-90L-4

      1.5

      583

      300

      230

      130

      79

      3/4"

      230

      KCB33.3-2

      Y-100L1-4

      2.2

      618

      325

      285

      140

      79

      3/4"

      250

      KCB55-2

      Y-90L-4

      1.5

      588

      300

      230

      130

      86.5

      1"

      230

      KCB83.3-2

      Y-100L1-4

      2.2

      658

      325

      285

      140

      99

      3/2"

      250

      型號

      L,

      L1

      L2

      L3

      H

      H1

      H2

      B

      B1

      B2

      B3

      KCB-300

      855

      690

      470

      100

      413

      188

      230

      410

      370

      315

      210

      KCB-483.3

      855

      690

      470

      100

      413

      188

      230

      410

      370

      315

      210

      KCB-200

      800

      655

      450

      116

      315

      182

      220

      380

      340

      250

      210

      KCB-633

      1116

      898

      570

      163

      510

      210

      305

      440

      390

      280

      237

      KCB-960

      1156

      941

      600

      176

      555

      210

      305

      460

      410

      280

      237
